光伏发电？

光伏发电是利用半导体界面的

光生伏特效应

而将光能直接转变为电能的一种技术。主要由

太阳电池板

（组件）、

控制器

和

逆变器

三大部分组成，主要部件由

电子元器件

构成。太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件，再配合上功率控制器等部件就形成了光伏发电装置。

截至2023年4月末，我国光伏发电装机4.4亿千瓦，风电装机3.8亿千瓦，风电光伏发电总装机突破8亿千瓦，达到8.2亿千瓦，占全国发电装机的30.9%。8.2亿千瓦，约为36个三峡电站的总装机容量。

一亩田可以发多少的电？

10平米平地大约装机1KW.一亩地是666.7平方米，大约66KW。发电年均4度/千瓦。66乘4大约264度。一年的话96360度。一天264度。

当然，光伏发电站不能24小时上班，1MW=1000KW，KW/H就是我们常说的“度”，所以，1兆瓦电站，一小时理论发电值是1000度，当然这是按一天平均工作8小时，损耗30%计算，如此，1兆瓦电站一天发电就是1000*8*0.3。并且，全国各地日照峰值不同计算年日均发电量,每天都不一样，

不过，光伏电站可以建在偏远的荒漠、沙漠地区，不像核电对环境形成威胁、自身

安全隐患

、废料难以处理；也不像水电一次性投资巨大、对环境潜在影响也巨大；也更不要风电季节性影响大，对地区选择性也大。

我国年平均太阳能辐射量为5千多MJ每平米,平均日发电量应该能到3800多度.

光伏并网发电系统?

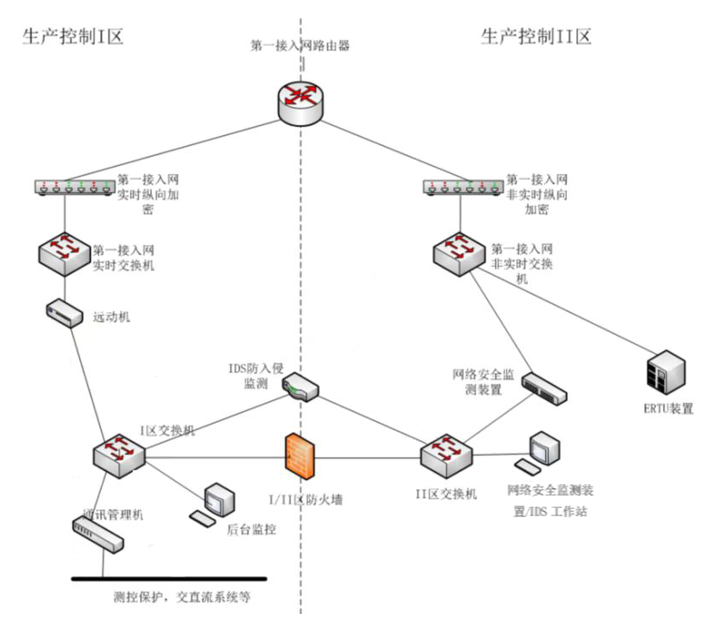

光伏并网调度系统-调度数据网

光伏并网二次系统

光伏并网数据采集模块配置攻略

MODBUS-RTU数据采集

新建通道

新建一个

采集通道

，协议选择

MODBUS-RTU

，主参数中，串口名称按照网关实际的接线情况选择对应的COM口(COM1对应A1、B1，以此类推)，其它参数如无特殊要求保持默认即可；

提示

本协议支持切换协议类型为

TCP

，可做TCP Server接收DTU数据，此时设备

公共地址

填DTU的注册帧字符串。

注意

MODBUS一次性读取的寄存器个数有数量限制，本协议默认在

规约特征

里配置了

单帧寄存器最大个数

以实现自动分组，如需手动分组(请参照链接中

测点分组

描述说明)，将该参数设置为0。

新建设备

新建一个设备，自定义设备名称，

通讯地址

填写

modbus从站的485地址

，其余参数留空即可。

新建测点¶

举例新建一个

保持寄存器

测点，已知寄存器地址为

4100

，数据类型为

16位有符号位整型

，那么

功能码

选择

03,06号命令

，

地址

填写

4100

，

数据类型

选择

16位有符号

，

数据格式

(高低位)选择

12

。

提示

有些设备的点表在描述时，可能会将寄存器类型作为数字拼接到寄存器的最高位，例如“

4100

”，也有可能指功能码“

04号命令(读输入寄存器)

”、地址为“

100

”。

注意

使用01、02功能码读取时，测点数据类型必须为

位

；

使用03、04功能读取，且需要

按位取值

时，测点数据类型应该为

16位有/无符号

或

32位有/无符号

。

举例读

字符串

数据，该字符串保存在

保持寄存器

中，已知寄存器地址为

260

，字符串值长度为

9

，那么

功能码

选择

03,06号命令

，

地址

填写

260

，

数据格式

(高低位)选择

21

(根据实际情况可以更改为

12

)，

数据类型

选择

字符串

，此时

系数

一栏填写

字符串长度9

。

提示

为了避免字符串读取不全，本驱动中对长度做了x2处理，所以此处填

5

(计算时长度补足为偶数然后除以2(9+1)/2=5)或者

9

都是能读到的。

104从站转发

新建通道

新建一个

转发通道

，协议选择

104从站转发(IEC)

，

通道地址

填写本104从站的

RTU地址

，主参数中，IP地址填写0.0.0.0，端口号填2404，通讯方向(即

角色

)选择

等待接入(服务端)

；

提示

通讯方向

(即

角色

)通常都是

等待接入

，以实际情况为准可选

主动连接

。

规约特征

中可以配置104协议相关参数以及IP白名单等，参数详解见下表(简单参数不再赘述)。

编号

参数描述

说明

10

测试帧间隔

设置为0则不主动发送测试帧

12

遥信类型

1单点遥信信息， 3双点遥信信息

13

SOE类型

30带长时标的单点信息，31带长时标的双点信息

14

变化遥信是否带时标

只有打开该选项(参数值为1)，变化遥信(SOE)才会带时标

16

循环数据周期

即使主站不召唤数据，也会以该周期定时发送全量数据

17

是否循环数据上送

填0关闭，填1开启，则使得编号为16的参数生效

20

是否发送初始化帧

仅在通道主参数通讯方向为

主动连接

时生效

新建设备

当只有一个主站来采集，且只有一份转发表时，设备的参数保持默认无需修改，无实际意义；

当有多个主站来采集，且监听的IP地址和端口号相同，且转发点表不同时，在设备的通讯地址填写从站RTU地址，设备的公共地址填写主站IP，此时会根据连入主站的IP自适应不同设备下的转发点表进行转发；

例如，主站A(192.168.0.100)和主站B(192.168.0.101)都连接本网关的192.168.0.177:2404进行数据采集，且他们的转发点不同，那么建两个转发设备，公共地址分别对应两个主站的IP地址。

新建测点

举例转发一个遥测点，其104寄存器地址为4001H，新建一个测点，功能码选择

遥测量YC

，地址填0(即4001H减去104遥测基地址4001H)，数据类型与数据格式保持默认即可(统一转出类型为

短浮点型

)。

提示

转发不同类型(单点、双点、长时标)的遥信点时，相关配置见规约特征。
